铸铁桥板

铸铁桥板,镁铝桥板,T型桥板,检测桥板

检测桥板是带有两个支承面的金属板。检测桥板两端支承面中心线之间的距离称为跨距，跨距根据被测面长度和精度要求确定。
检测桥板直接影响平直度测量数据的取得和误差值的评定。跨距不仅反映了被测面节距大小，而且还决定了使用检测桥板后的量仪分度值，表现了量仪使用精度。量仪分度值由检测桥板跨距、仪器读数决定。仪器读数表明检测桥板两支承点连线对水平线或光轴的夹角，是相对于检测桥板跨距长度上两点间的高度差值。
检测桥板主要配合电子水平仪、合像水平仪、框式水平仪、检测机床设备平直度，机床导轨平行精度的精密仪器。检测桥板自身在任何调距后检查双轴接触线与上平面的平行度，但在检测时调好跨度放上仪器并对零位后，仪器和检测桥板已成整体，这时检测桥板本身的误差数已消除，仪器精度既是检测桥板的精度。
平直度检测可调桥板型号分为A型，主要检测对象为平板、平尺、工作台、精密工件的平面度。
C型主要检测平板、平尺、工作台、精密工件的平面度。

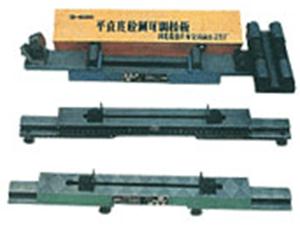

平直度可调桥板：用于配合电子水平仪、合像水平仪、框式水平仪检测机床设备、机床导轨工作面的平面度及整个工作面的水平。平直度可调桥也用于检测平板、平尺、工作台、精密工件的平面度。平行度可调桥板本身工作面平行度误差小于0.02任何跨度误差小于0.03。平行度可调桥板规格有50-600 50-500 50-300等。
